ハイゼットジャンボエクストラフットランプ取り付け、配線

2023年12月3日2023年12月13日

ハイゼットジャンボエクストラ S510P 後期 2021年12月〜のフットランプ取り付け情報です。LEDに接続する線はグローブボックス裏のコネクタ１つだけで完結します。フットランプの取り付けに興味のある方の参考になれば幸いです。

・ルームランプと同じ点灯、消灯動作になります。
・アンロックで点灯します。
・エンジンOFFで点灯します。
・ドアオープンで点灯します。
・点灯➡消灯はルームランプの減光動作と連動します。

この手のDIYでは減光制御と関係するマイコンを壊してしまったりしますので注意が必要ですが、こちらのサイトと同じラインを間違えずに配線すれば問題ありません。
(とはいえ自己責任でお願いします。)

Contents

1. なんでフットランプが必要なのか？
2. フットランプ配線コネクタ表側
3. フットランプ配線コネクタ裏側

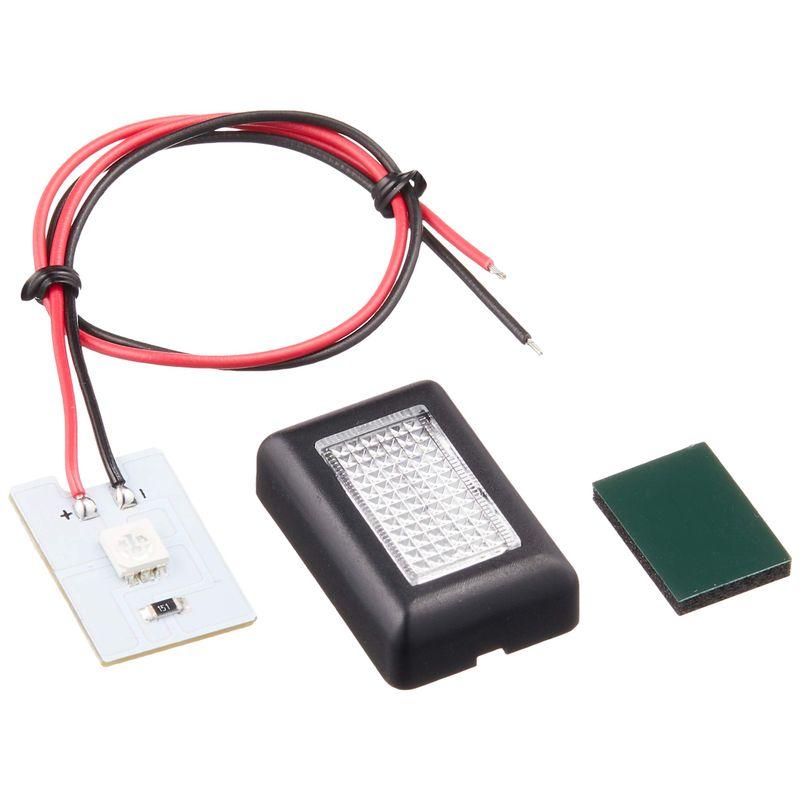

4. 使用した LED青エーモン
5. 構想では運転席サイドのランプから配線考えてました
6. 純正用品はこちらです
7. 参考、画像を引用させていただいたサイト

なんでフットランプが必要なのか？

暗がりで靴の履き替えるときに足元が見えなくて困るんです。
片道30分〜40分の通勤で使っているので、運転しやすい履物で運転しています。運転席の足元に履き替える靴を置いてあるのですが、仕事終わりに車に乗るときは夜なので、足元が暗くて靴が探しにくいんです。
トラックでなければ、もっと足元が広いので靴探しに困らなとは思いますけど。。

画像の足元の所には、余計な板とかありますが、この板ちょっと実験中でして。。

フットランプ配線コネクタ表側

グローブボックス裏、左側にあるコネクタです。グローブボックスを外して作業します。コネクタは裏側の突起で車両に固定されているので外して作業します。

常時電源にLEDの＋を配線
ドア連動マイナスコントロール線にLEDのグランド側を配線

フットランプ配線コネクタ裏側

裏側から見るとコネクタピンの差し込み部分に隙間があります。そこに電装品の先を差し込んで、テープぐるぐる巻き＆タイラップで固定しました。
電装品の配線の先端をハンダで硬くしておいたり、画像の様に小さいピンの先を付けておいて、コネクタの隙間に差し込みます。狭い所では結構作業し易かったります。ここはそれ程作業しづらかった訳ではないですが、なんとなくこの方法にしてみました。
