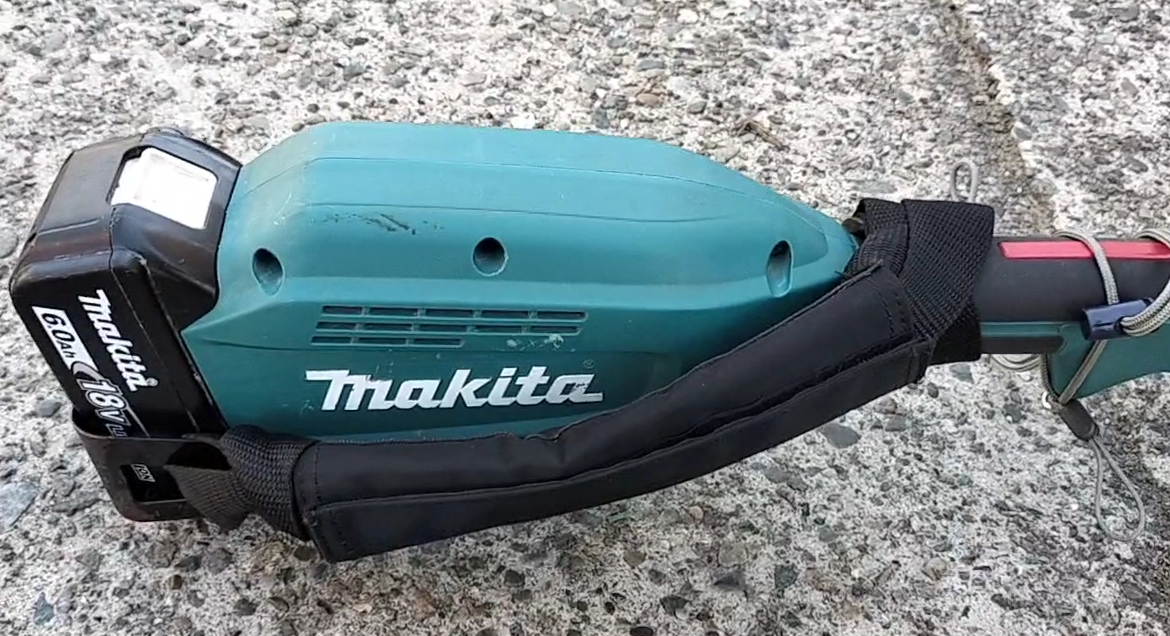

マキタのスプリットモーター MUX18D
軽くて音が静かで、畦畔除草ならパワーに問題ないので、民家が近い田んぼでも早朝から除草ができてとても重宝しています。が、使っていると右手が痛くなるんです。右手でロックオフレバーとスイッチの引き金を握り続けるのが苦痛。。。スプリットモーターをお使いの方で、同じお悩みをお持ちの方はどうぞご覧ください

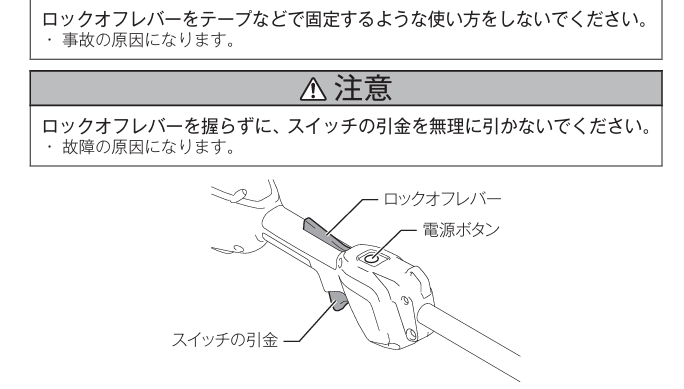

メーカーからは危険なのでおやめくださいという内容ですので、参考にされる方は自己責任でお願いします。

Contents

1. 入手のきっかけ　少々前置きが長いですが。。
2. スプリットモーターいいとこ
3. スプリットモーター　いまいちなとこ
4. 本題です　まずはスプリットモーターを分解してみる
5. スイッチの改造
6. ON/OFFスイッチの配線は？
7. スイッチ埋め込む場所
8. このスイッチ超快適
9. おまけ
10. 改造第2弾つづく

入手のきっかけ　少々前置きが長いですが。。

マキタ MUX60DZ 36V 園芸用充電式スプリットモータ本体のみ(バッテリ・充電器別売) ループハンドル青 1台

posted with カエレバ

兼業農家で2町歩の水稲栽培は、copilotで聞いたら1％もいないらしい。そりゃそうだよなぁ。。かなりハードですからねぇ。週末に全部草刈りとなると、日中も作業しないと間に合わないのですが、最近の酷暑で、日中の草刈りなんか暑くてやってられないです。また、週末は大地の芸術祭の制作とかに行きたいし。。。とか、色々と考えると、平日の早朝に少しずつ作業するしかない！

Ｂｕｔ！！　住宅が近い圃場は、朝の4時台だったり5時ごろから、エンジン式の刈払い機は使えないです。

妻も家周りの除草に電動式なら使うだろうけどチップソーはちと怖いと言う。。畦畔ではチップソー使うことが多いので普段はチップソーをつけておきたいし。。

チップソーとナイロンコードを簡単にチェンジできるのでスプリットモーターを選択。山地のすごいところは刈らないし、妻も使うから軽さも考慮すると40Vじゃなく18Vですね。

スプリットモーターいいとこ

静か！	朝作業しても近所迷惑にならない
適度！	バッテリー1本分の作業(40分ぐらい)で区切れるので、出勤前作業にがちょうどいい
便利！	チップソー、ナイロンカッター、ポールヘッジトリマ色々使える
軽い！	女性が扱うのも全く問題ない
充分！	畦畔除草か家周りの用途なのでパワーは問題なし

スプリットモーター　いまいちなとこ

疲労！	スイッチを握り続ける右手がすごく疲れる▶軽いのに腕が筋肉痛になる原因
不便！	チップソーと保護カバーの間に草が詰まってしょうがない (最近は詰まりにくいカバーに進化したみたい)、スプリトtモーターには絡み取りの逆転がない
重い！	(これはおまけ) ポールヘッジトリマ使うと重たいです。。

本題です　まずはスプリットモーターを分解してみる

さて、前置きが長くなりましたが、いまいちな点の「疲労！」の解決が、この記事の本題なのです。昨年は購入したばかりだったので、ちょっと分解する勇気がなかったのですが、使い続けてみて、より快適に使うポイントがはっきりしたので、ここは人柱になろう！と決心した次第です。

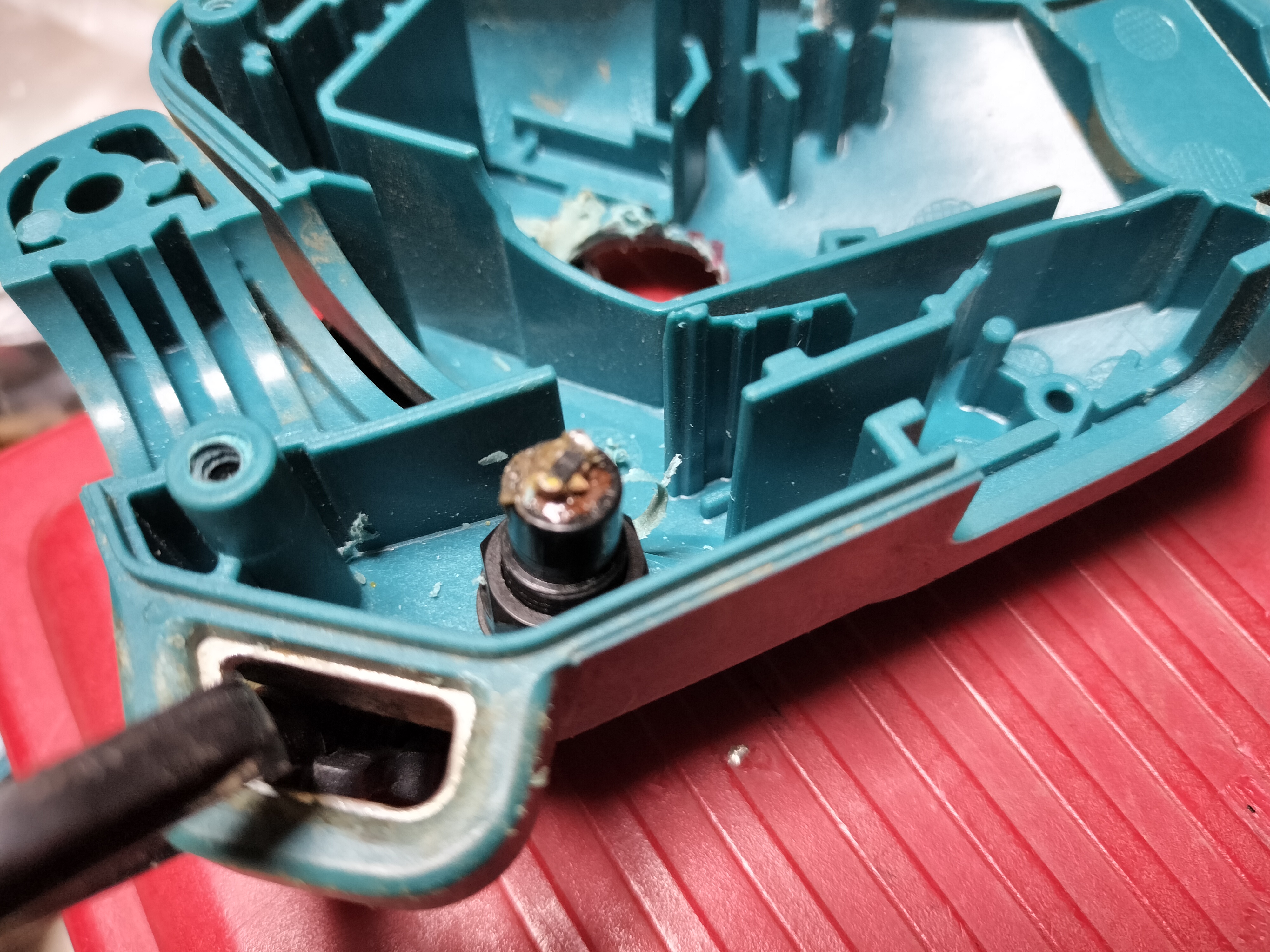

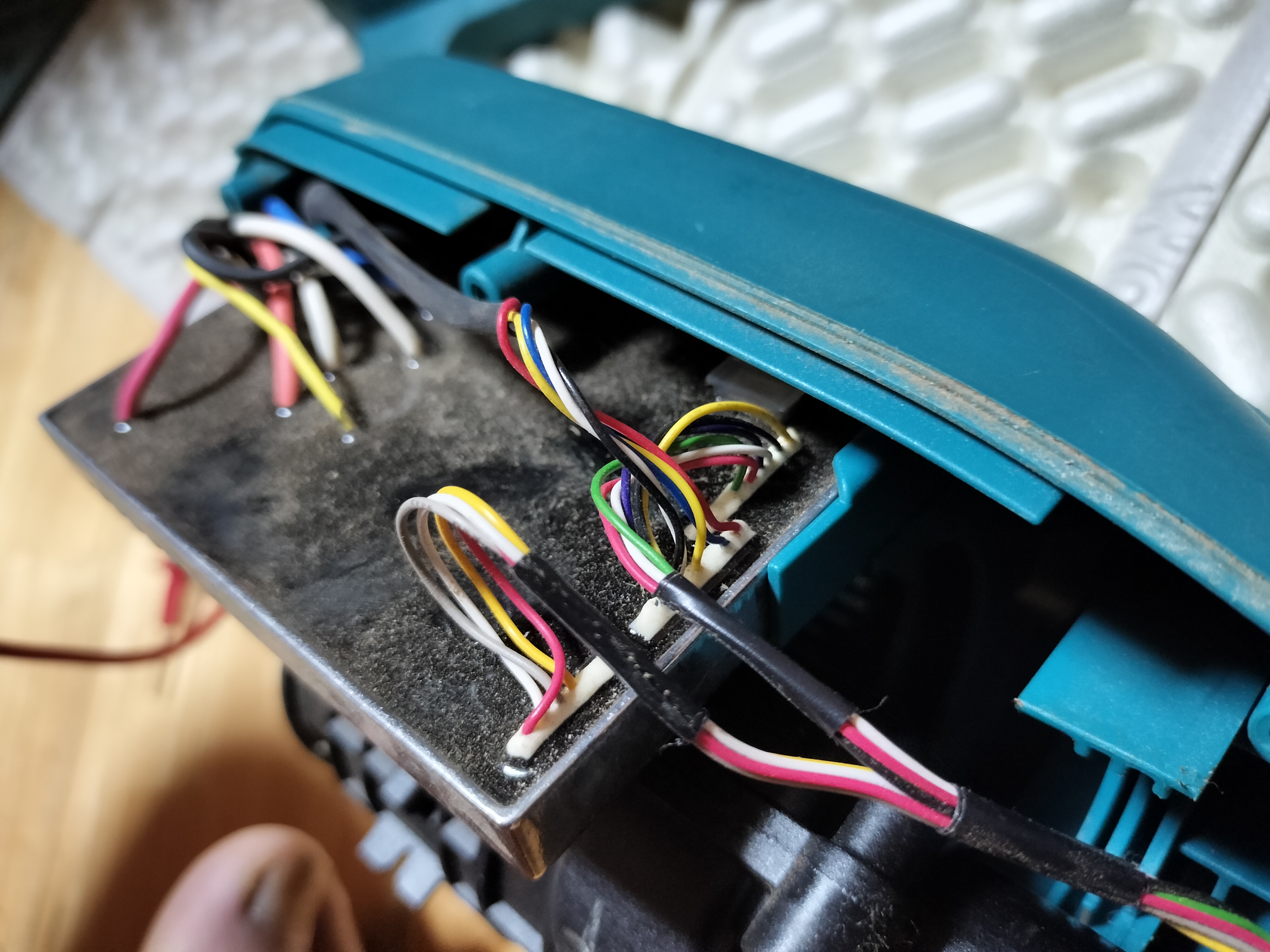

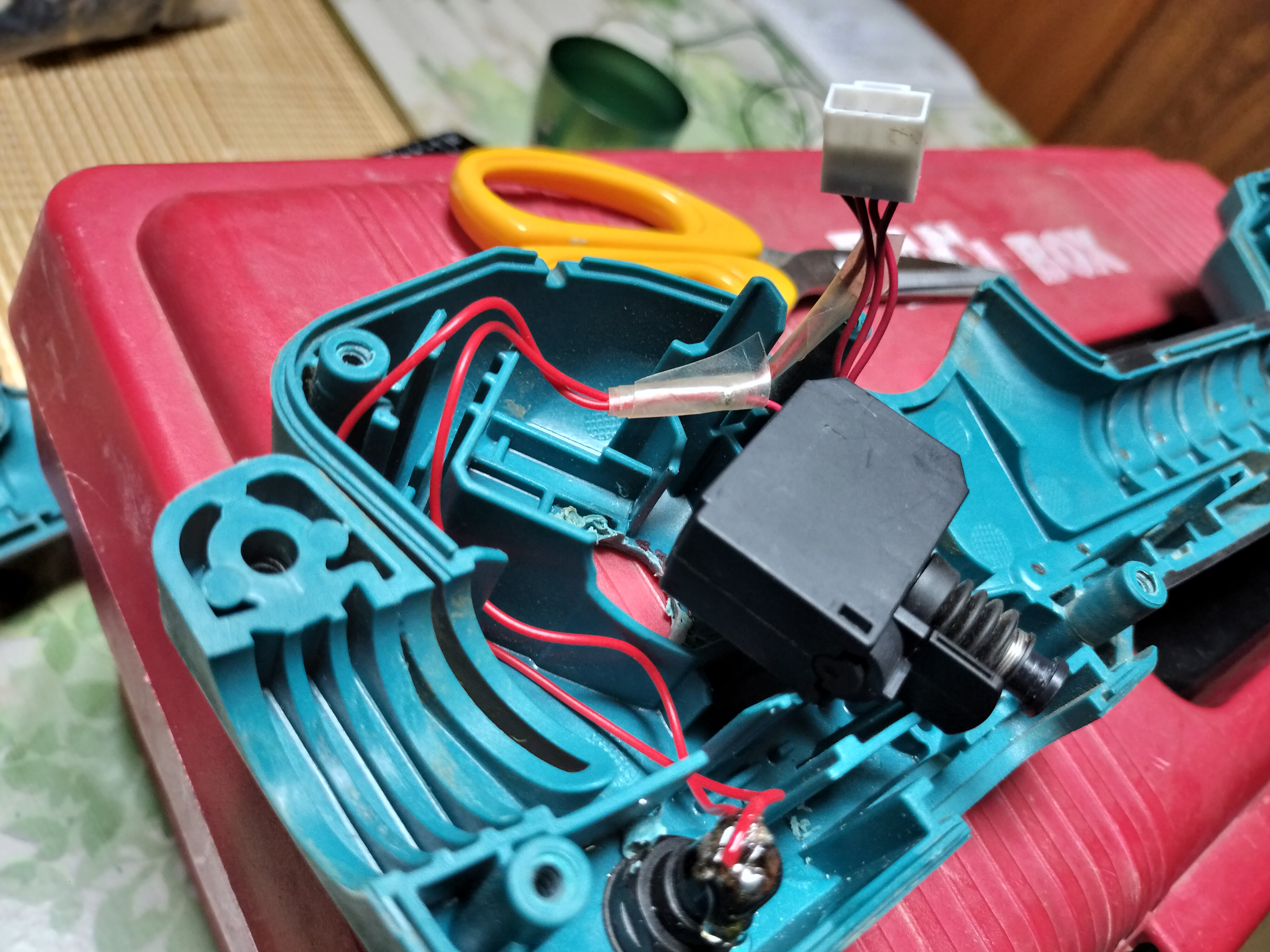

プラスドライバーと六角レンチで簡単に分解できます。分解する前は、グリップのラバーを切らないとならないと思っていたので、それも分解する踏ん切りがつかなかった1つの理由なのですが、思い切ってケースを開けてみたらラバーは1枚ものではなくて、最初から分割されてました。事前にMakitaさんの営業所でラバーだけ部品購入できないか問い合わせてみたら、ケースと一緒に購入になる(4,000円ぐらい)という回答だったので、それは無いなって判断でした。

スイッチの改造

目論みとしては、無段階に速度調整できるレバーの代わりに可変抵抗を付けようと考えて、いざ調査！

早々に困りました
・防水加工が完璧で、コネクタ脇にテスターを当てられず、動作中の電圧が測りづらい

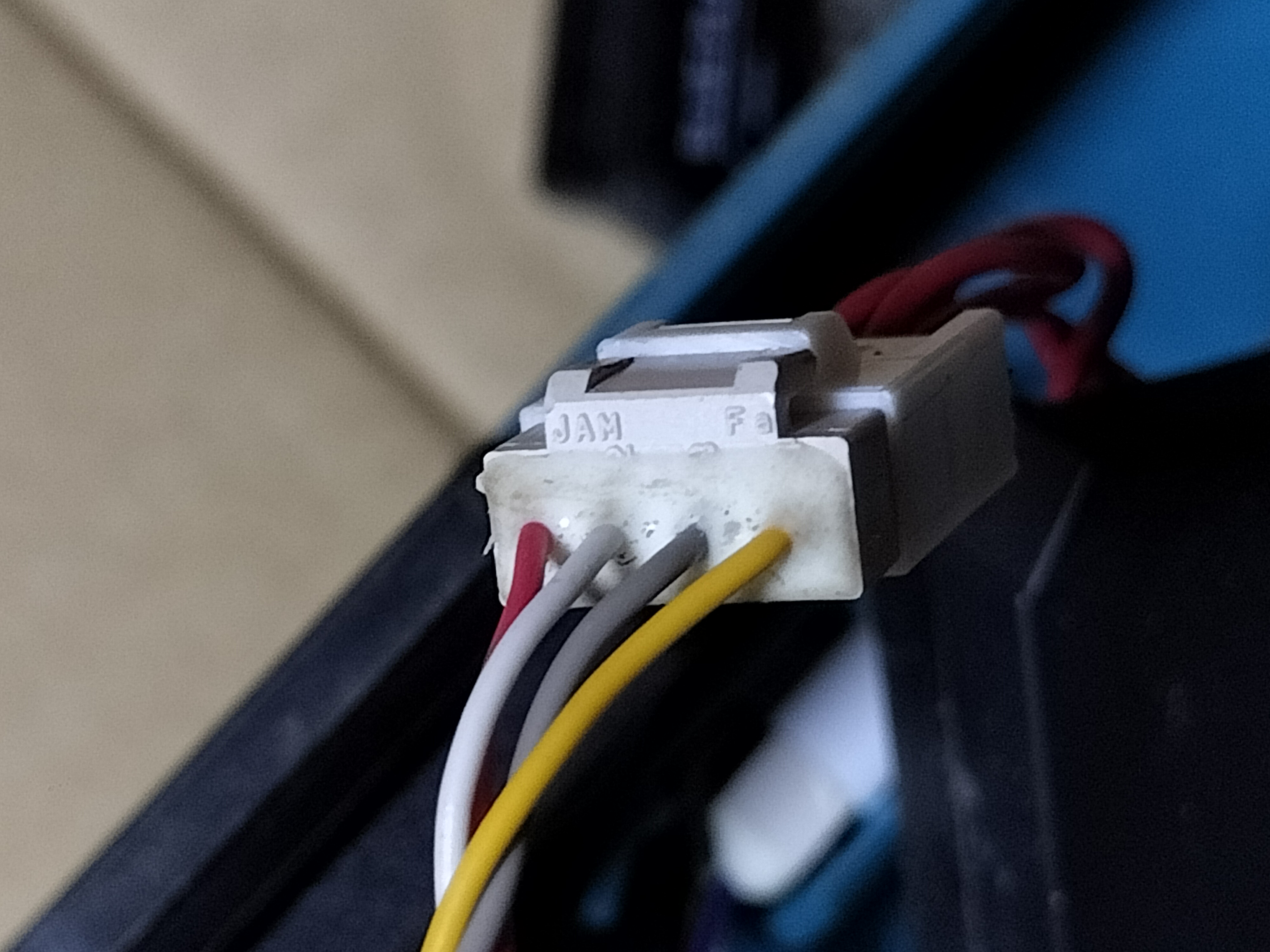

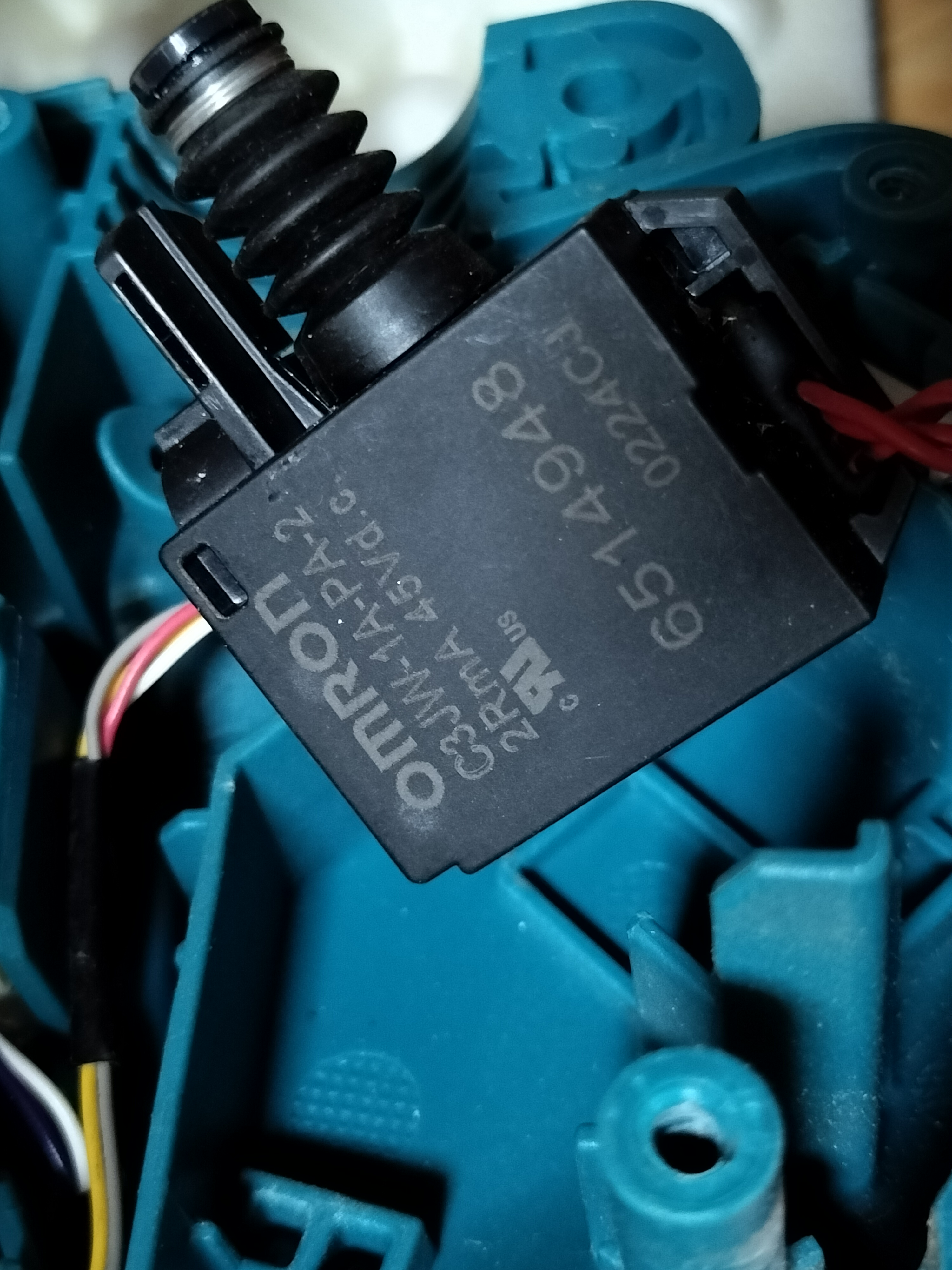

・スイッチのデータシートは見当たらない。4本の配線の入出力が分からない。。2極間の抵抗値の変化を調べると、抵抗小→大の変化をする配線と逆の変化をする配線の組み合わせがありました。他のスイッチに変える場合も同様にしないとならないのか？

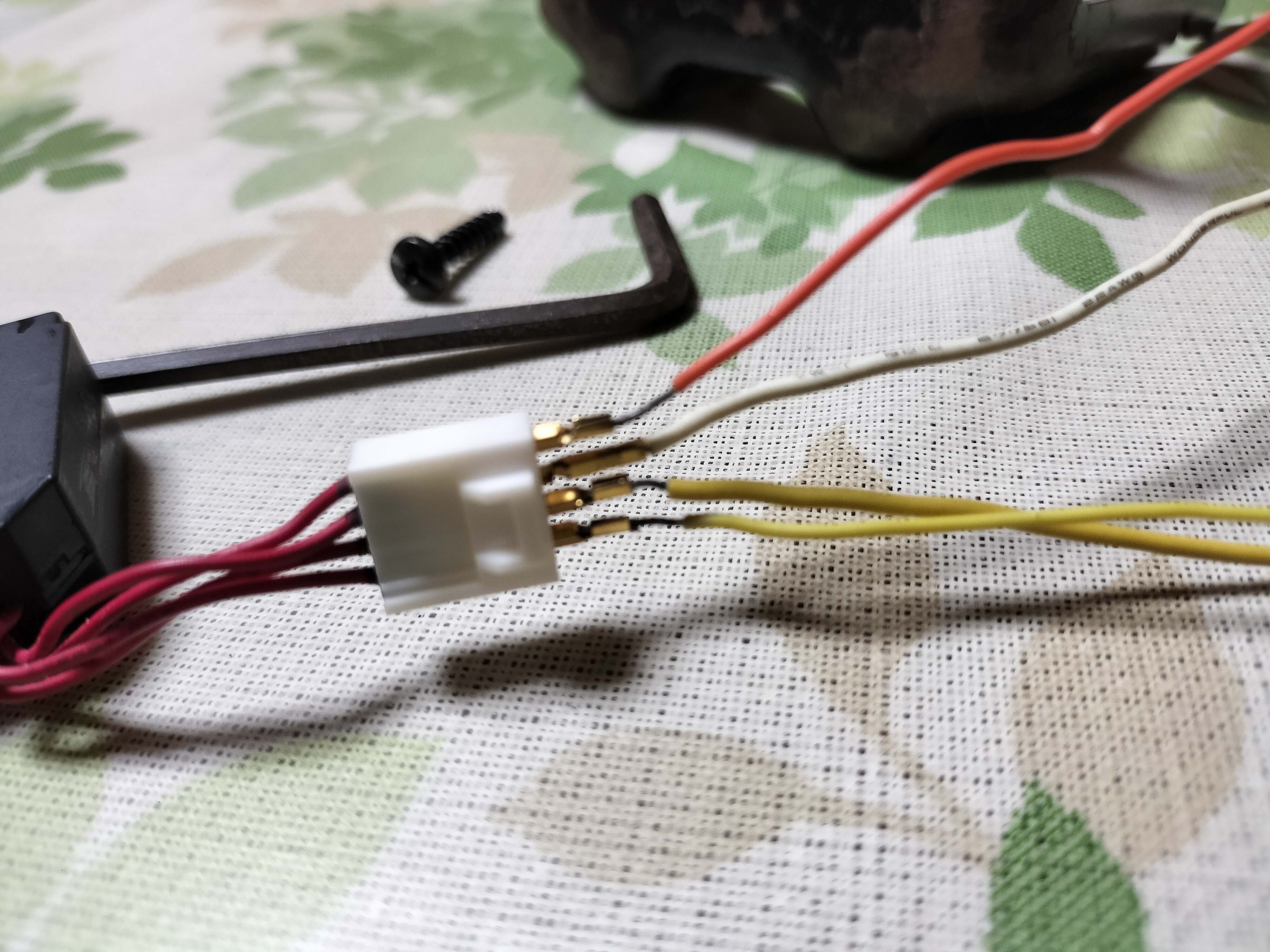

・レバーが押しているスイッチを外して、本体側の2極間の全組み合わせを直結しても、モーターが回ってくれない

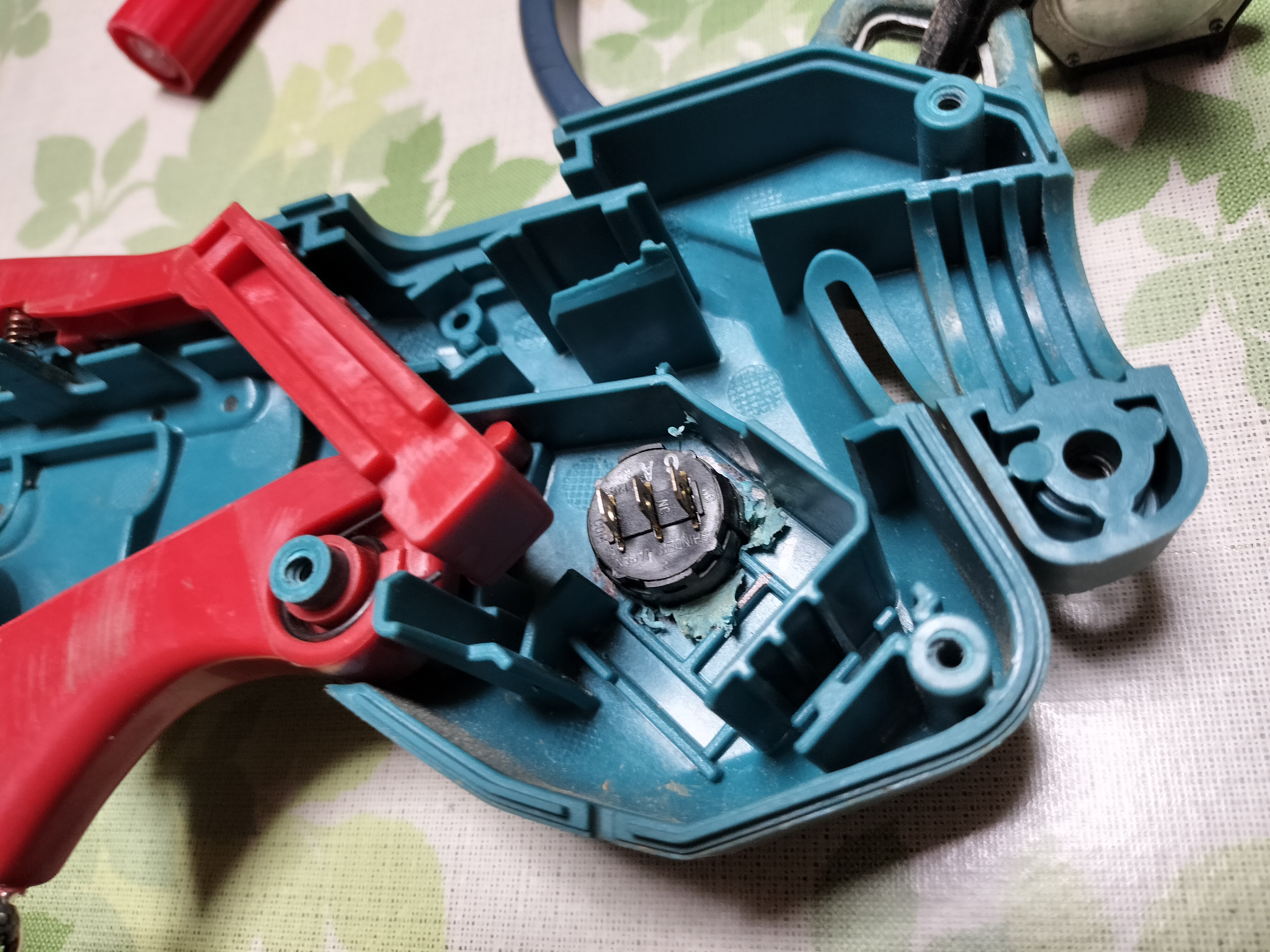

・スイッチの構造を調査
　➡レバーのスイッチを可変抵抗に変えるのは断念

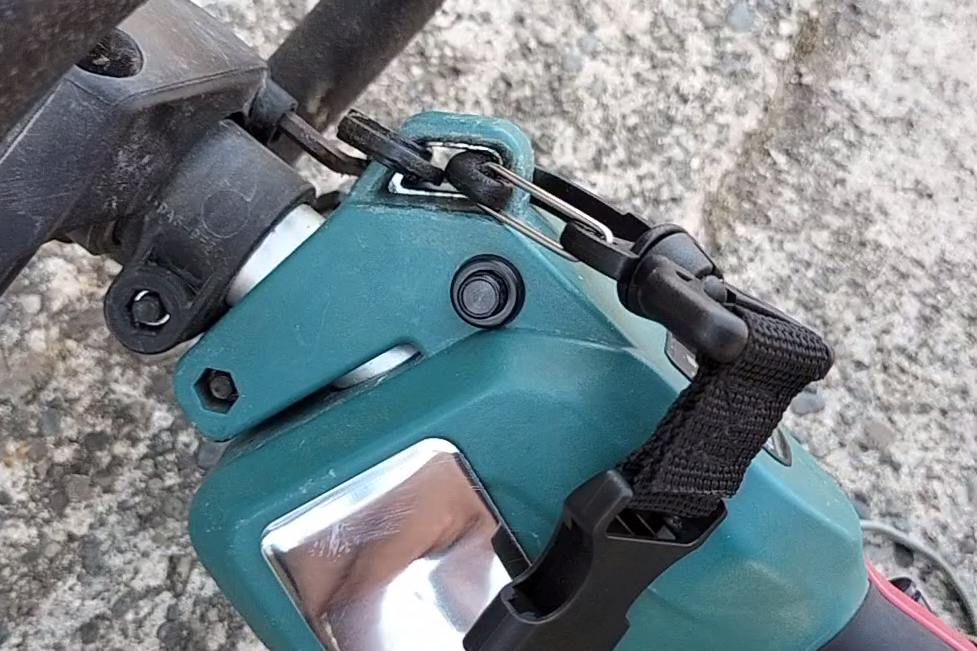

・レバーは紐にストッパーをつけて絞るようにする

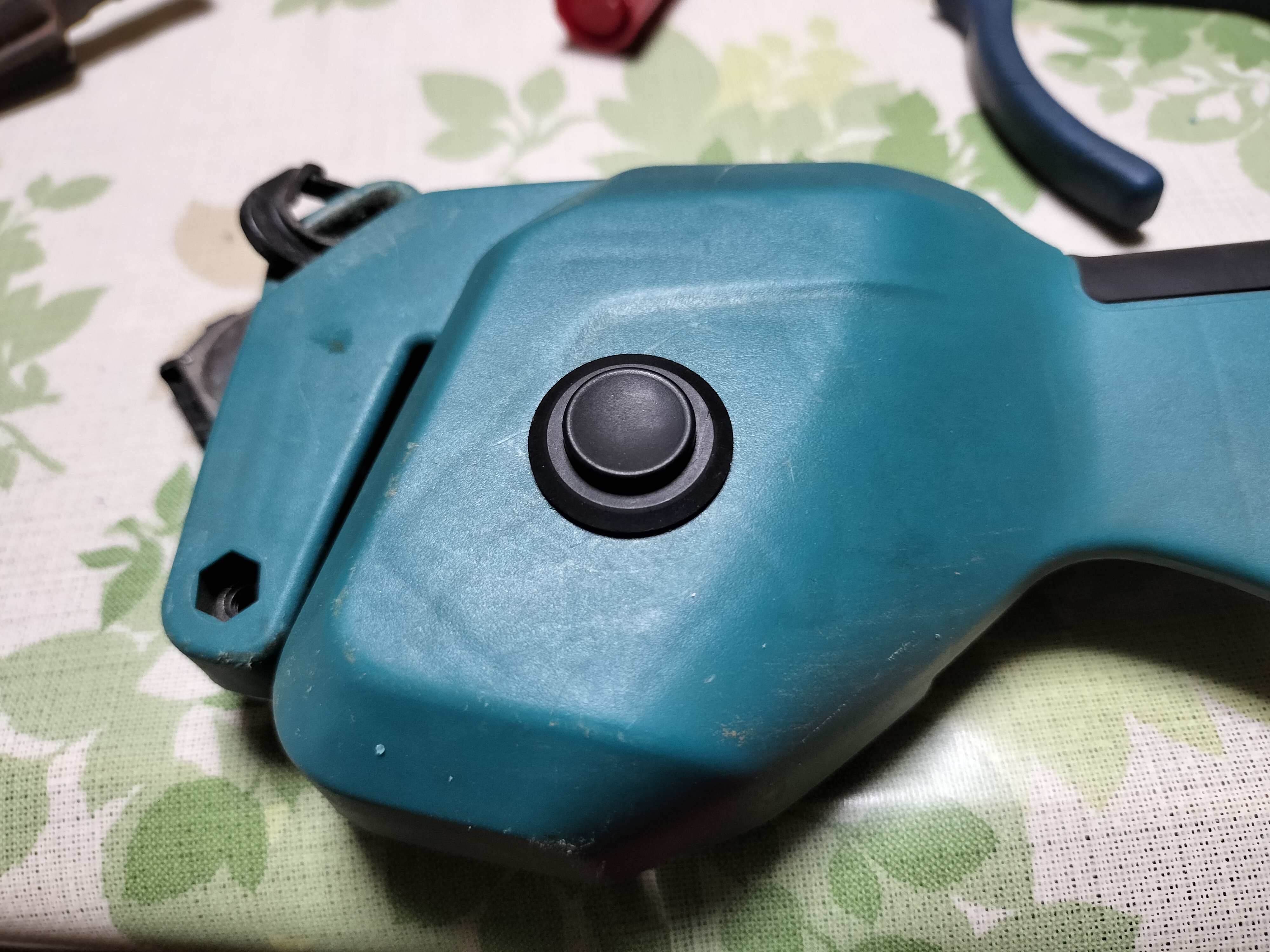

・レバーを絞ったままでON/OFFするスイッチをつける方針に変更▶ これが大正解！
