ショートアンテナの角度調整をルーフアンテナジョイント無しでできたけど。。 DIY
ヤフーフリマで販売されているショートアンテナのセットですが、あまりにも直立なのですこ~しだけ角度をつけてみました。それなりに手間がかかるのと強度は落ちますが追加費用はかかりません。
参考にされる方は自己責任でお願いします。
翌日追記
がが~ん このアンテナ、電波の入りが悪い地方では通勤時に聞きたい局がきけませんでした。

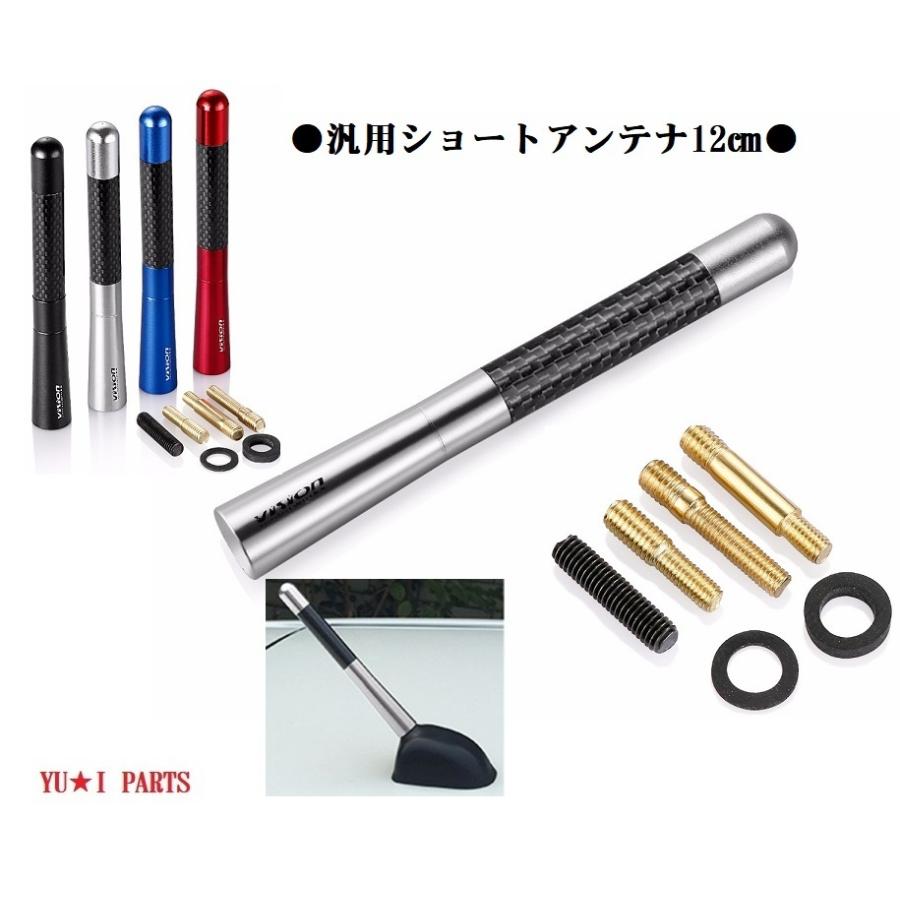

ヤフーフリマのショートアンテナ
通勤時にFMラジオを10分ぐらい聞くのですが、冬に雪がたくさん降る地域なのでアンテナを伸ばしっぱなしにしておくと、屋根から雪を落とすときにアンテナを曲げてしまうんです。
簡易なフィルムアンテナを購入したけど全然ダメダメで。。ヤフーフリマのショートアンテナは感度も良さそうなのですが、どうにもアンテナが直立している見た目が気になって、購入に踏み切れなかったんです。
仕方なくWifiデザリングでFMを聴く日々を過ごしていたところ、なんと！ 2,000円引きクーポンをGet！ まあ直立は諦めようかな。。。という気持ちになりまして。
ショートアンテナ 角度調整を探してみた
ヤフーフリマでショートアンテナ化のキットを購入したあと、ネットで何かを探していたときに、えっ角度調整できるの！という記事を見つけました。ナニコレ？って思ったので色々調べてみました。
ルーフアンテナジョイント を使うと角度調整できる！でも高い！
日産、三菱、BMW、Miniなどからアンテナ角度を調整できるパーツがあるんです。でも、こんな簡単な作りなのですが最も安い新品で3,700円ぐらいするんです(2024年11月時点)
たまたま、この金額ぐらいの収入があったので買ってしまおうかな。。と思ったのですが、2日ぐらいマヨった結果、どうにも金額に納得いかず0円自作を試みました。
まずは自作で！と思ったのは、ハイエース用のカッコイイ ショートアンテナキットをハイゼットに取り付けた事例も見た事あるのですが、このキット1万円近いのでなので購入に踏み切れなかったんです。
ハイゼットショートアンテナ 4,8000円＋ルーフアンテナジョイント 3,700円かけてしまったら、ハイエース用のアンテナ購入すればよかったんじゃない？そっちの方がカッコイイんだし。。という事ですね。
あとは、次のお話のスタットボルトの予備が付属していたからです。
アンテナに付属しているこのネジを加工します
アンテナのの方6mmと台座側の5mmで使うネジです。異径スタットボルトですね。ショートアンテナのキットに種類の異なる物が数種類入っていて、画像のものはハイゼットでは使わないものです。
このボルトを曲げるんです！
曲げるときにネジ山をつぶさない様に、5mmと6mmのスペーサーを被せてあります。スペーサが抜けない様に、スタットボルトにマスキングテープ等を巻いておきます。
曲げる！
万力に挟んだら簡単に曲がりました。
なんですが、曲がるのは5mmの所なんです。5mmと6mmの間のネジ山の無い所では曲がってくれませんでした。そうなると。。そのままでは曲がった所で5mmのネジが入らなくなります。
削る！ 切る！
台座の方にねじこむ5mmの方の折れ曲がった所あたりをヤスリでちまちま削ります。アンテナ側の6mmの方にスペーサを被せてます。
削って削ってスムーズにネジが入る様になったら、長いのでカットします。
ヤスリで削っている時にいつも思うのですが、私の人生はヤスリで削っている時間が今までどれだけあったんだろうとか。。とか考えてしまいます。
加工の仕上り具合 他に方法があったのかも。。
ショートアンテナの台座の方には5mmの長ナットが入っていました。考えてみればそうなんですよね。。スタットボルトとアンテナをねじ込んで、ゆっくりと力をかけて引っ張れば長ナットが抜けます。抜いた状態で作業すれば、別のスタッドボルトの曲げ加工をするという手もあったのかもしれません。。
仕上りはこんな感じです。これのぐらいの角度で最初の画像ぐらいの倒れ方になります。
スペーサー(ゴムナット) を加工
台座の長ナットを納めるところが少し盛り上がっています。この部分のせいで微妙にゴムナットが浮くんです。なので、アンテナに付属していた8mm系ぐらいのゴムナットを加工しておさまりがよくなる様にしてみました。完璧ではないですがそれなりに落ち着く感じにはなりました。
切れるカッターがなかったので先端が効く裁縫用のハサミを使って加工しました。
実際には附属していたゴムナットと手元にあった6mmのゴムナットを使いました。
交換作業 おまけ画像
ショートアンテナキットに付属している説明書に従って交換します。丁寧な説明書が付属されていますので安心です。
このガイドだけ説明書では分かりづらかったのです。このガイドにアンテナ線を通してあります。
抜いたアンテナ。白いガイドはアンテナの収納する仕組みなんですね。この画像はどうでもよかったかな。。
